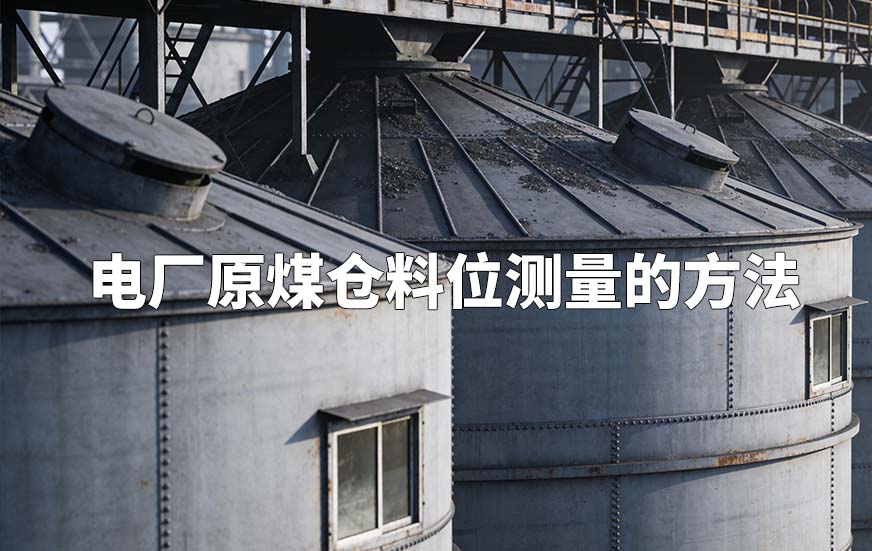

电厂原煤仓料位测量的方法
在火力发电厂，原煤仓是锅炉燃料供应的“咽喉”。仓内煤位的高度、体积、形态，直接关系到给煤的连续性、锅炉燃烧的稳定性以及机组负荷的响应能力。然而，原煤仓内部环境恶劣——煤尘弥漫、水汽蒸腾、料面形态复杂多变，给料位测量带来了巨大挑战。传统测量方式数据不准、维护量大、甚至存在安全隐患，长期困扰着电厂运行人员。锐达3D雷达料位计的出现，为这一难题提供了全新的解决方案。它采用先进的毫米波雷达技术与三维扫描机制，让原本看不见的煤仓内部变得清晰可见、数据可测。
一、传统测量的困境
走进任何一个电厂的原煤仓顶部，你可能会看到各种各样的料位测量设备：重锤式、阻旋式、单点雷达……但它们各有各的局限：
单点测量，以点代面。煤料进入煤仓后自然堆积，料面往往是锥形、凹陷或不规则形状。用一个点的高度代表整个料面，误差高达10%-30%毫不稀奇。运行人员看着中控屏上的料位数据，心里却没底——仓里到底还有多少煤？
粉尘干扰，数据跳变。原煤仓内弥漫着高浓度煤尘，光学设备（如激光）的镜头容易被糊住，导致信号丢失或数据剧烈跳变。遇上煤种变化、水分增加，测量更是“六神无主”。
蓬料挂壁，虚假信号。煤料在仓内结拱（蓬料）或粘附在仓壁上（挂壁），形成“假料面”。设备探测到的是这个虚假信号，而实际仓内可能已经排空或即将堵塞，极易引发给煤中断、锅炉灭火等事故。
人工入仓，风险极高。当自动测量失效时，人员不得不进入煤仓内部检查或盘点。煤仓内存在缺氧窒息、煤堆塌陷掩埋、高空坠落等多重致命风险。每一次入仓，都是一次生死考验。
二、3D雷达料位计的创新设计
独特机械结构，实现无死角扫描
设备内部搭载了精密的旋转运动式机械结构——水平可360°旋转，俯仰可达±90°。这意味着雷达波束可以指向仓内的任何一个角落，不存在测量盲区。无论是仓顶中心，还是仓壁边缘，都能被精准扫描。
毫米波雷达，穿透粉尘无惧干扰
采用毫米波雷达技术，发射的电磁波能够轻松穿透高浓度煤尘，不受粉尘遮挡和散射的影响。在伸手不见五指的煤仓内，它依然能稳定获取真实的料面回波，从源头上保证了数据的可靠性。
融合AI技术，智能建模精准计算
设备采集的海量点云数据，通过内置的AI人工智能和大数据分析技术进行处理。系统能够自动识别并剔除仓壁、立柱等干扰物的反射信号，只保留真实的煤料点云，构建出高精度的三维模型。基于这一模型，实时输出最低料位、最高料位、平均料位、体积、质量等关键数据——测距精度高达±2mm，三维体积建模精度可达±0.5% FS-2% FS，为电厂库存管理提供了精准的数据支撑。
三、破解电厂原煤仓测量痛点
1. 精准掌握真实库存
过去，运行人员看着单点料位计的数据，心里总是犯嘀咕：“这个数到底准不准？”现在，3D雷达料位计输出的不再是孤立的点数据，而是整个煤仓的三维形态和精准体积。财务部门可以据此准确核算库存成本，采购部门可以科学制定采购计划，运行人员可以精确掌握给煤时机。一个精准的数据，串联起了电厂管理的多个环节。
2. 提前发现异常工况
三维模型不仅用于计算体积，更能直观显示蓬料（结拱）和挂壁现象。当系统检测到料面形态异常——比如煤料在出料口上方形成空腔，或者大量煤粉粘附在仓壁上——它会及时发出报警。运行人员可以在蓬料导致下料中断之前，采取振打、空气炮等措施干预；可以在挂壁突然塌方堵塞给煤机之前，提前安排清理。从“事后处理”到“事前预警”，这是安全管理的一大跨越。
3. 适应恶劣工况，连续稳定运行
原煤仓环境恶劣——煤尘弥漫、水汽蒸腾、温差变化大。3D雷达料位计在设计上充分考虑了这些因素：
防护等级高达IP68，完全防尘，可长时间在水下工作，无惧煤仓内高湿度环境
内置温度传感器，实时监测设备温度，异常时自动停机保护，避免过热损坏
双电源供电、双网口通讯冗余设计，即使单路电源故障或单路网络中断，设备仍能继续工作，确保数据不中断
对于电厂而言，这意味着全天候24小时不间断的可靠监测，不会因为设备故障而出现数据空白期。
4. 安装便捷，运维简单
电厂煤仓往往已经运行多年，仓顶结构复杂，有的平面，有的斜面，预留的开孔尺寸也各不相同。3D雷达料位计充分考虑了这一现实：
安装开孔尺寸可低至190mm，无需大规模改造
适配DN200-DN350多种法兰类型
支持平面、斜面等不同仓顶结构
对于大型原煤仓，还可通过多台设备协同工作，上位机软件将多视角扫描数据拼接融合，形成完整的仓内三维图像。
5. 数据互联，融入电厂控制系统
