3D雷达料位计如何对锥形仓高精度料位实时监测

　　挑战：锥形仓的“不规则堆积”让传统测量失效

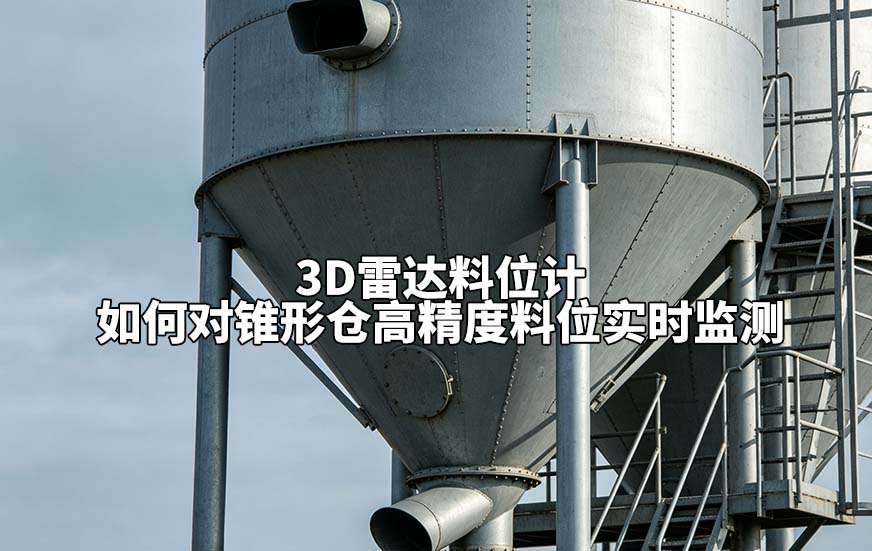

　　锥形仓（或称圆锥形筒仓）广泛应用于水泥、煤炭、粮食、矿业等行业的散料存储。其底部呈锥体，物料从仓顶中心或偏心下料，堆积时极易形成非对称、不规则的自然休止角斜面，甚至出现中心锥、贴壁偏析等复杂形态。传统单点雷达料位计或重锤式料位计只能获取某个固定方向上的距离值，当料面倾斜或出现多峰堆积时，单点数据与真实最高料位、最低料位、平均料位及体积之间偏差巨大——轻则导致库存统计失真，重则引发断料或溢仓事故。

　　解决方案：3D雷达料位计的毫米波扫描与实时点云建模

　　3D雷达料位计采用调频连续波（FMCW）体制，通过水平360°、俯仰方向的扫描机构向仓内发射毫米波信号，接收料面回波后生成高密度三维点云。相比超声波或激光雷达，毫米波具备穿透粉尘、水汽能力强，且不受温度分层影响的优势。

　　不规则堆积测量是其核心能力：

　　360°全域毫米波扫描，无死角覆盖锥形仓整个内壁与料面。

　　高密集点云瞬时建模，每秒获取成千上万个测距点，在数秒内构建料堆的精确三维表面。

　　任意堆形，秒级测体算重：无论料面呈现锥体、漏斗形、偏斜堆积或复合形态，算法均能快速拟合出体积，并结合物料密度实时输出质量。

　　大型锥形仓：多台设备协同与拼接配准

　　对于直径较大（通常≥12m）或高度超过20m的大型锥形仓，单台3D雷达料位计可能存在边缘盲区或俯仰角受限。此时采用多台设备协同工作方案：在仓顶平面沿圆周或对称位置安装2~4台扫描仪。每台设备独立扫描其负责的扇形区域，生成局部点云数据；所有数据汇总至上位机，通过拼接配准算法自动将多个点云坐标系对齐、融合，形成完整、连续、无拼接痕迹的三维检测图像。该方案已广泛应用于大型水泥熟料库、煤炭缓冲仓等场景，显著提升了边缘料位的测量可靠性。

　　工业级可靠性：双电源供电 + 双网口通讯冗余

　　锥形仓监测系统通常要求7×24小时不间断运行，任何单点故障不应导致数据中断。3D雷达料位计产品在硬件层面采用双电源供电（两路独立电源输入，自动切换）与双网口通讯（两路以太网接口，支持主备或冗余环网拓扑）的冗余设计。

　　当一路电源故障时，备用电源无延时接管供电，设备持续扫描。

　　当一路网口或所连交换机故障时，另一路网口可独立上传数据，确保监控系统实时接收料位信息。

　　该设计显著降低了因电源波动、网络设备检修等引起的停机风险，符合工业现场高可用性要求。

　　数据输出：从三维成像到任意点高度

　　3D雷达料位计提供多类数据输出，满足工程师对料位监控、体积计算及工艺控制的需求：

　　筒仓三维成像：在监控界面以彩色云图或网格模型直观展示仓内料堆的立体形态，支持旋转、缩放、剖面查看。

　　体积与质量：基于完整点云计算得到真实堆积体积，结合设定密度生成质量数据。

　　任意料面点位高度：用鼠标点击三维图像上的任意位置，即可显示该点的料位高度（相对于仓底或仓顶基准）。工程师可快速定位低料区（易发生取料口空料）或高料区（接近溢仓报警）。

　　最高/最低/平均料位：系统自动识别料面上的最高点、最低点并输出数值，辅助判断偏析程度。

　　操作便捷性：直观的三维可视化界面

　　所有数据集成于一套可视化软件平台。界面采用工业标准组件，主区域展示三维点云模型，侧边栏显示关键数值（体积、质量、最高/最低料位）、历史趋势曲线以及报警状态。工程师无需复杂培训即可快速判读料仓状况。系统支持数据远传至中控室DCS或企业信息化平台，实现远程监控与自动联动（如下料阀门调节、上料系统启停）。
