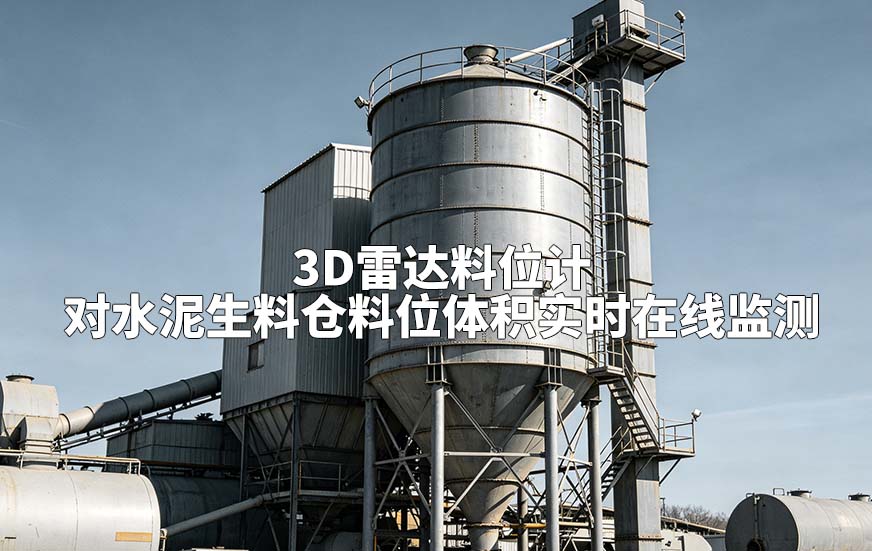

3D雷达料位计对水泥生料仓料位体积实时在线监测
在水泥生产过程中，生料仓（或称生料均化库、配料仓）是连接原料制备与熟料煅烧的关键环节。仓内物料的料位和体积数据，直接关系到配料比例的稳定性、下游磨机的连续供料以及生产调度的效率。然而，水泥生料仓却是行业内公认的“棘手环境”——高浓度粉尘、水汽凝结、物料粘连仓壁、进出料形成的极不规则堆积面……传统的单点雷达、超声波甚至重锤式料位计，在这些工况下往往力不从心：要么信号被粉尘散射，出现“丢波”或“跳变”；要么只能测一个点的高度，却无法反映真实的不规则料堆体积，导致库存数据长期存疑，生产波动时无法精准判断余量。随着毫米波雷达三维成像技术的发展，一种专为高粉尘、大容积筒仓设计的3D雷达料位计应运而生。它如同为生料仓装上“立体透视眼”，能够实时、连续地输出仓内三维形态和精确体积，彻底改变了传统料位测量的被动局面。
核心能力：从“单点测高”到“全域三维成像”
传统的料位计只能输出一个数值——当前探测点与料面的距离。但对于水泥生料仓而言，由于物料入仓时从顶部下料口抛落，自然形成锥形堆体；而出仓时底部卸料漏斗又可能导致中心塌陷、周围挂壁。实际料面往往是一个高低起伏、中心偏移的复杂曲面。单点数据根本无法换算出真实体积。
3D雷达料位计则完全不同。它采用高频毫米波雷达技术，并搭载一套可以水平360°旋转、同时俯仰调节的多维转动结构。工作时，它会像一台精密的“扫描雷达”对仓内进行全面扫描：水平旋转一周，完成一个截面的环形探测；俯仰角变化后，再进行下一圈扫描。短时间内即可获取成千上万甚至数十万个空间回波点，形成一个高密度的三维点云模型——每一个点都代表仓壁或物料表面某一点的精确空间坐标。
不规则堆积测量：秒级建模，任意堆形都不怕
水泥生料仓内几乎不存在“完美圆锥”。下料偏析、仓壁摩擦、物料湿度差异等因素，会让料堆呈现出偏斜、凹陷、阶梯状甚至局部塌陷等复杂形态。面对这些不规则堆积，3D雷达料位计内置的“瞬时建模”算法能够在扫描完成的同时，将海量离散点云实时拼接为连续的三维曲面模型。无论是陡峭的斜坡、平坦的平台，还是窄小的“死角”，都能被准确还原。整个过程是“秒级”的——从启动扫描到完整的立体图像出现在屏幕上，往往只需十几秒到几十秒。在此基础上，系统通过微积分原理直接计算模型与仓底或设定基准面之间的体积，瞬间得出当前仓内物料的真实方量，并可根据水泥生料的堆积密度自动换算成重量。
仓域自适应点云重构算法：专治水泥仓“杂波干扰”
水泥生料仓内部环境极为复杂。金属仓壁、加强筋、下料管、爬梯等结构会产生多次反射回波；悬浮的粉尘颗粒会对雷达信号产生一定散射；仓壁上的挂料也会被雷达捕捉到，形成“虚假料面”。如果算法不够智能，就会把这些杂波误认为真实物料，导致体积计算严重偏差。
针对这一难题，3D雷达料位计开发了“仓域自适应点云重构算法”。这套算法本质上是为筒仓、料棚等封闭环境量身定制的智能滤波器。它会预先学习目标仓体的几何参数（直径、高度、锥斗位置、内部构件分布等），在采集原始点云后，自动识别并剔除来自仓壁、管道、挂料、粉尘等产生的非物料回波，只保留真正属于生料堆表面的有效点。同时，算法还能根据料堆与仓壁之间的边界关系进行精确拟合，让边缘过渡平滑自然，避免“飞点”污染模型。即使仓内粉尘浓度剧烈变化，算法也能动态调整滤波参数，保持输出稳定。
适应恶劣工况：高粉尘、水汽、温度变化无所畏惧
水泥生产现场从来不是“干净”的地方。生料仓内部粉尘浓度经常高达几十甚至上百克每立方米，且因物料湿度或温差，仓壁内表面可能结露，形成水膜。传统光学设备（如激光扫描仪）在此环境下镜面几分钟就会被粉尘覆盖，完全失效。而毫米波雷达具有天然的抗粉尘、抗水汽优势——其波长较长，能够穿透一定浓度的粉尘云和薄水雾，回波能量衰减远小于红外或可见光。配合设备本身通常达到IP66/IP67及以上的防护等级，以及防尘防爆设计，可以在水泥厂的高污染、高振动、宽温(-40℃~70℃)环境下长期稳定运行，几乎免维护。
三维可视化界面：让数据一看就懂
对于中控室的操作员和调度管理者来说，一串数字远不如一张直观的图来得高效。3D雷达料位计最终会输出一个实时更新的三维彩色模型：红色代表高料位区，蓝色代表低料区，仓壁和料面的相对位置一目了然。系统同时会显示关键数据——当前总堆料体积、估算重量、平均料位高度。用户还可以用鼠标点击三维模型上的任意一点，系统立即弹出该点位的精确高度值，这对判断偏仓、检查局部是否“抽芯”非常有用。历史数据自动存储，可生成体积随时间变化的曲线，帮助优化进料和出料节奏。
解决了哪些水泥行业的真实痛点？
告别“假料位”引发的生产波动：传统雷达常因粉尘或挂料误报高位或低位，导致磨机意外停机或空转过久。3D雷达通过三维形态和杂波过滤，给出真实、稳定的体积数据，为连续生产提供可靠依据。
精准盘点，不再“估算”库存：水泥企业需要定期核对生料库存，以前靠人工估算或简单计算误差巨大。现在每几分钟即可获得一次精确体积，进料、出料、余量全流程透明，采购和调度真正做到了心中有数。
偏仓预警，保障仓体安全：如果三维图像显示生料长期堆积在仓内一侧，可能意味着下料锥斗堵塞或仓体变形。系统可设置报警阈值，提前发现隐患，避免大型筒仓结构性事故。
无人化、少人化，人员远离危险区：以前需要人工上仓敲击判断料位或进仓测量，危险系数极高。3D雷达实现了全自动在线监测，中控室远程查看所有数据，安全与效率双提升。
